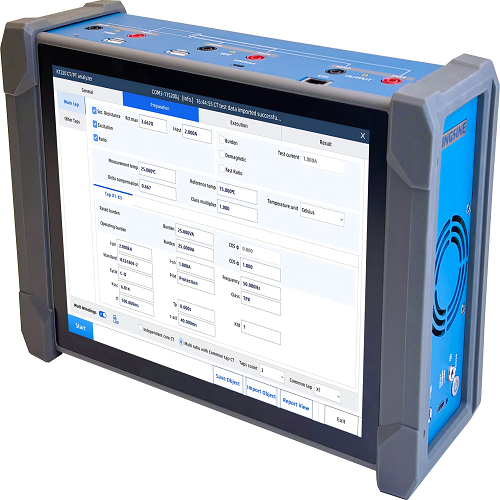

KT220手持式互感器综合测试仪

Name: KT220手持式互感器综合测试仪
Brand: Kingsine Electric Automation Co.,Ltd.
SKU: 204006
Availability: InStock
Rating: 5 (1 reviews)

产品编号: 204006

手持集成化互感器综合测试仪，轻量化现场检测，全项 CT/PT 性能校验，精准高效，为电网安全运行保驾护航。

询盘

描述产品技术参数

产品性能特点

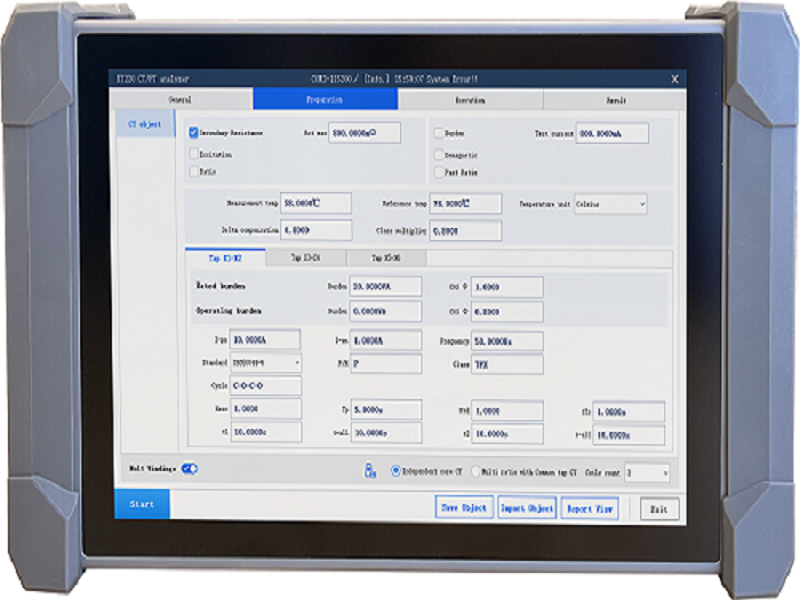

●   采用10.1寸超清全面屏触摸屏，操作体验感极佳。
●   重量仅3.5kg，轻巧便携。
●   采用内置电池设计，无电环境轻松应对。
●   软件提高测量精度限制，变比测试准确度达到0.05%。
●   采用新一键式报告管理系统，数据自动归档，支持PDF/Excel双格式一键导出，报告为A4大小的excel格式，方便查看多批次结果智能比对，历史记录云端存储，从检测到报告交付，速度快，效率高。
●   采用低压变频测试原理，保证测试安全且测试时不受现场工频电磁场干扰影响。
●   无需升压器、升流器、外置标准CT等传统测试仪器，能够自动快速完成CT的误差测试，测试点满足相关规程的要求。
●   可进行电流互感器变比、极性、比差列表、角差列表等测量。
●   可进行电流互感器二次绕组直流电阻测量。
●   可进行电流互感器二次回路负载
●   可进行电流互感器励磁测量，包括测量励磁特性曲线、绘制10%、5%误差曲线、CT的磁滞回线、剩磁系数、二次时间常数、饱和及不饱和电感等。
●   可对电流互感器参数进行搜索，无需设置CT铭牌参数，可自动进行CT类型猜测、额定一次、二次电流猜测、IEC 60044-1参数猜测等。
●   可进行PT变比、二次绕组励磁试验。
●   自动检测接线，接线错误报警提示。

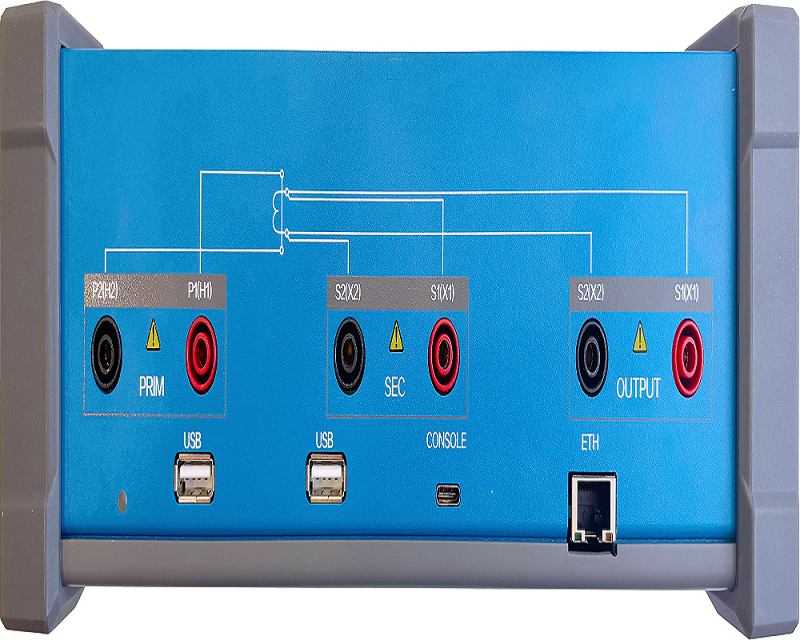

●  设备提供以太网口、WIFI进行上、下位机联机，既可与PC联机操作，又可单机操作，操作简单，支持一键测试。
●   可外接鼠标键盘，操作更方便。
●   多点直流法测试励磁特性，测试方法符合GB16847-1997，速度更快。
● 满足存储上万条报告，掉电不丢失。
●   具有猜铭牌功能，对于丢失铭牌的CT，自动给出CT类型（M、P）、变比、CT级别、ALF、FS、额定负荷。
●   功能全面，可用于各种型号CT（含TP类、变压器套管CT、GIS CT等）的励磁、变比、极性、二次绕组电阻、负荷、比差以及角差等稳态或暂态特性测试。
●   后台分析软件，可将同类型绕组的励磁特性曲线，在表格当中重叠比较、评估。
●   自动给出在1%-300%额定电流的情况下，变比误差与相位误差列表，自动对试验数据进行化整或修约。

产品技术参数

技术参数名称	技术参数指标
输出电压范围	0-120V（最高不超过120V）
输出电流范围	0～5Arms（15A峰值）
输出功率范围	0.0001～500VArms（1500VA峰值）
输入电源（充电器）	85V～265V (AC); 127V～350V(DC)47~63Hz
最高拐点电压	30000V（直流法）
电压法测变比最高测试变比	35000:1， 45000:5
变比测量最大允许误差	±0.05%
相位测量最大允许误差	±3min
相位测量分辨率	0.01min
二次负载阻抗测量范围	0.05～100Ω
二次负载阻抗测量最大允许误差	±（0.1%×读数+1mΩ）
二次绕组电阻测量范围	0.05～200Ω
二次绕组电阻测量最大允许误差	±（0.1%×读数+1mΩ）
工作环境条件	规定的工作温度范围： -10°C至+55°C 贮存和运输极限范围： -40°C至+70°C 相对湿度：<95％（25°C），无结露
箱体尺寸和重量	288x185x95 mm（宽 × 高 ×长）； 3.5kg
